CAD-Import

Support-Übersicht > CAD-Import

Mit dem CAD-Import können Stücklisten und Bauteildaten direkt aus externen CAD- und TGA-Programmen in e-klimaX eingelesen werden.

Schritt-für-Schritt-Anleitung

1. CAD-Import aufrufen

Öffnen oder erstellen Sie einen Auftrag in e-klimaX. In der Registerkarte Auftrag befindet sich rechts neben dem Eingabefeld Zeichnung-Nr. die Schaltfläche „CAD-Import…“:

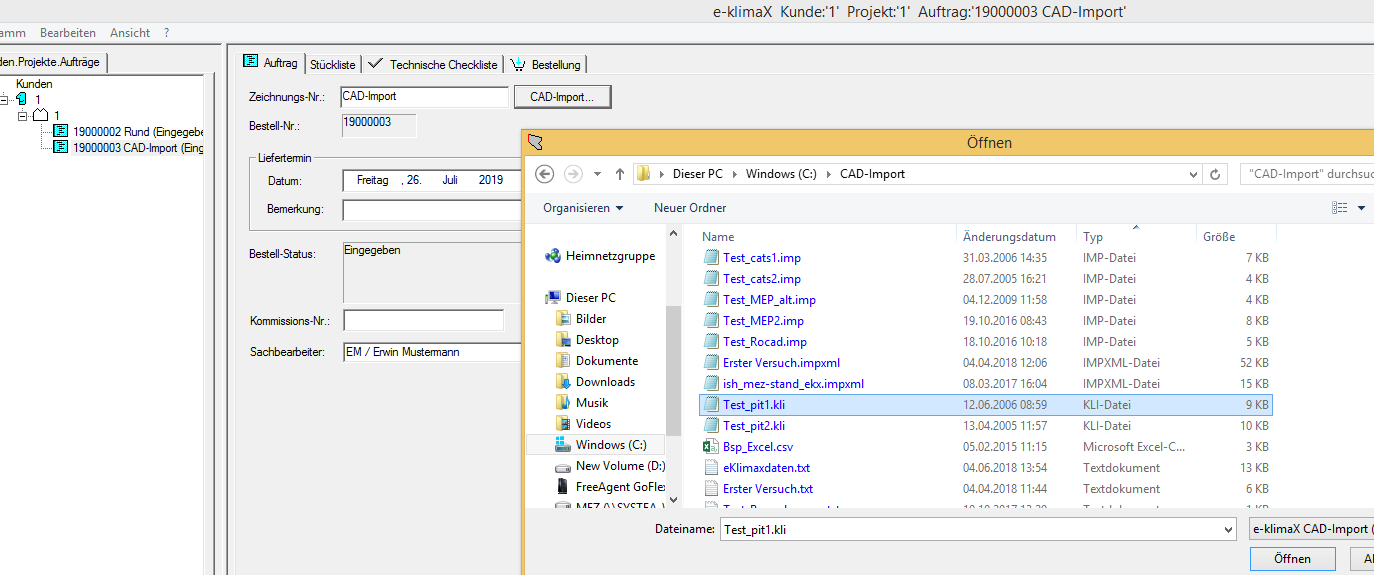

Schaltfläche CAD-Import in der Registerkarte Auftrag

2. CAD-Datei auswählen & importieren

  • Wählen Sie im Dateidialog die aus dem CAD-Programm exportierte Schnittstellendatei aus (z. B. XML, CSV oder herstellerspezifisches Format).
  • Bestätigen Sie mit Öffnen.
  • Das Dialogfenster „Auftrag: Import aus CAD-Datei“ zeigt Ihnen eine Vorschau aller eingelesenen Bauteilpositionen:

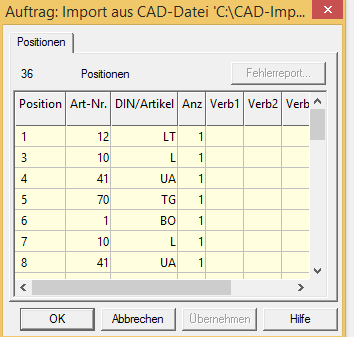

Vorschau der eingelesenen Bauteilpositionen im CAD-Importdialog

  • Klicken Sie auf OK oder Übernehmen, um die Positionen in Ihre e-klimaX Stückliste einzufügen.

3. Nachbearbeitung in der Stückliste

Die eingelesenen Bauteile stehen nun in der regulären Stückliste zur Verfügung und können wie gewohnt grafisch kontrolliert, ergänzt oder bei Bedarf angepasst werden.

Wichtiger Hinweis:
Voraussetzung für einen erfolgreichen Import ist, dass die Datei im CAD-System über das entsprechende e-klimaX Export-Plugin bzw. die definierte Schnittstelle erzeugt wurde. Nähere Informationen zur Einrichtung in Ihrem CAD-System erhalten Sie bei Ihrem jeweiligen CAD-Hersteller.
