Stückliste als XML exportieren

Support-Übersicht > Stückliste als XML exportieren

Diese Anleitung erläutert den Export von e-klimaX Stücklistenpositionen in das standardisierte XML-Format für den maschinen- und softwareübergreifenden Datenaustausch.

Schritt-für-Schritt-Anleitung

1. Positionen markieren & XML-Export wählen

  • Öffnen Sie den gewünschten Auftrag in e-klimaX und wechseln Sie in die Stückliste.
  • Markieren Sie die gewünschten Bauteilzeilen.
  • Öffnen Sie mit der rechten Maustaste das Kontextmenü.
  • Wählen Sie den Eintrag Exportieren… → XML:

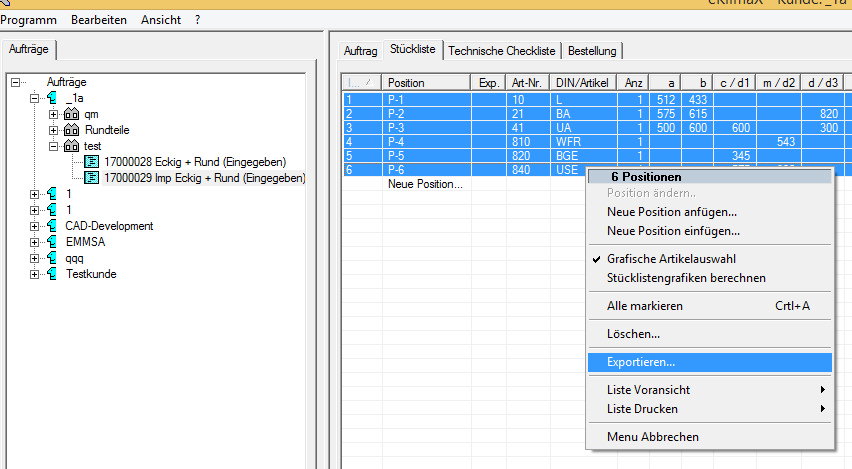

Kontextmenü Exportieren -> XML-Datei

2. XML-Datei abspeichern

  • Wählen Sie im Speicherdialog das gewünschte Zielverzeichnis.
  • Geben Sie einen Dateinamen an und klicken Sie auf Speichern:

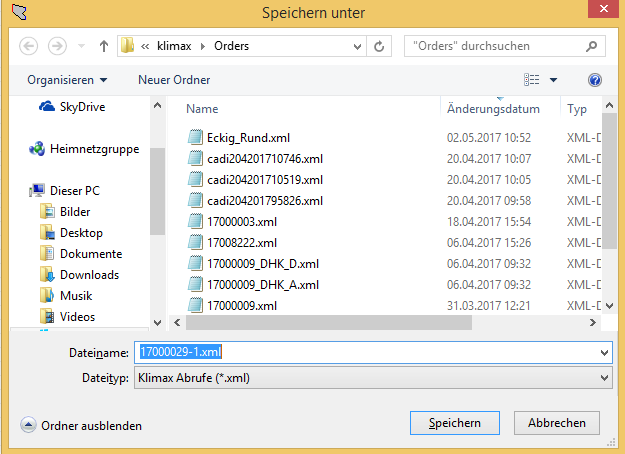

Speichern als XML-Datei

3. Weiterverwendung & Re-Import

Die XML-Struktur enthält alle geometrischen Abmessungen, DIN-Bezeichnungen, Verbindungsdaten und Zubehördetails. Sie kann von Drittsystemen eingelesen oder direkt über die Schaltfläche „CAD-Import...“ in e-klimaX wieder importiert werden:

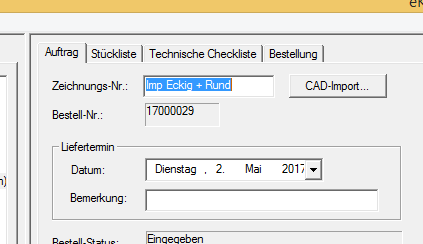

Wiederimport über den Button CAD-Import

Detaillierte Anleitung:
Eine genaue Beschreibung zum Einlesen der Datei finden Sie unter: CAD-Import Anleitung →
