Grundlagen des Bestellprogramms
Support-Übersicht > Grundlagen des Bestellprogramms
Diese Übersicht vermittelt die Grundlagen, den Funktionsumfang und die verschiedenen Ausbaustufen des Bestellprogramms e-klimaX.
Was ist e-klimaX?
e-klimaX ist das marktführende Bestellprogramm zur grafischen Stücklistenerfassung von rechteckigen Luftkanälen und Formteilen im Lüftungsbau.
- Grafische Erfassung: Intuitive Eingabe aller Kanalbauteile mit 3D-/Schnitt-Vorschau und automatischer Plausibilitätsprüfung.
- Exakte Abrechnung: Automatische Oberflächenberechnung nach VOB DIN 18379, ÖNORM H 6015-2 oder DIN EN 14239 sowie Isolieraufmaße nach DIN 18421.
- Durchgängiger Workflow: Erfassung beim Planer oder ausführenden Anlagenbauer → Direkte Datenübergabe per E-Mail oder Export an den Hersteller → Nahtlose Fertigungssteuerung in win-klimaX (Plasma, Laser, Kanalstraße, Spaltanlage).
Die e-klimaX Programmversionen im Überblick
| Version | Beschreibung | Zusätzliche Module |
|---|---|---|
| 1. e-klimaX | Basisversion für die Stücklistenerfassung und Bestellung | Grafische Eingabe, DIN 18379, Listendruck, E-Mail-Bestellung |
| 2. e-klimaX Professional | Erweiterte Version für Anlagenbauer | Basisversion + e-klimaX Projekt (ProjektTool) |
| 3. e-klimaX CAD | Version mit CAD-Anbindung | Basisversion + CAD-Importschnittstellen |
| 4. e-klimaX Commercial | Vollversion für professionelle Projektabwicklung | Basisversion + ProjektTool + CAD-Import |
| 5. e-klimaX OEM | Kundenspezifische Hersteller-Edition | Mit festen Werksnormen und Hersteller-Branding |
Kernfunktionen & Module
1. Grafische Bauteileingabe
Alle Änderungen an Dimensionen, Längen, Versatz oder Winkeln werden unmittelbar visualisiert. Verschiedene Ansichten (Draufsicht, Seitenansicht, 3D) ermöglichen eine sofortige Kontrolle von Höhen- und Tiefenversatz.
2. Listendruck & Berichte
Erstellung von Stücklisten nach DIN 18379, DIN 18421 (Isolierung), ÖNORM H 6015-2 sowie Schalldämpferberechnungen. Mit dem integrierten Report-Designer können alle Formulare individuell gestaltet und beispielsweise mit dem eigenen Firmenlogo versehen werden.
3. ProjektTool (e-klimaX Projekt)
Das ProjektTool richtet sich an Anlagenbauer, die umfangreiche Baustellen abrechnen müssen:
- Strukturierung nach Projekten, Bauabschnitten, Anlagen und LV-Positionen.
- Nachträgliches Zuweisen von Isolierungen auf Bauteilgruppen.
- Erstellung kumulierter Teilabrechnungen und Schlussrechnungen.

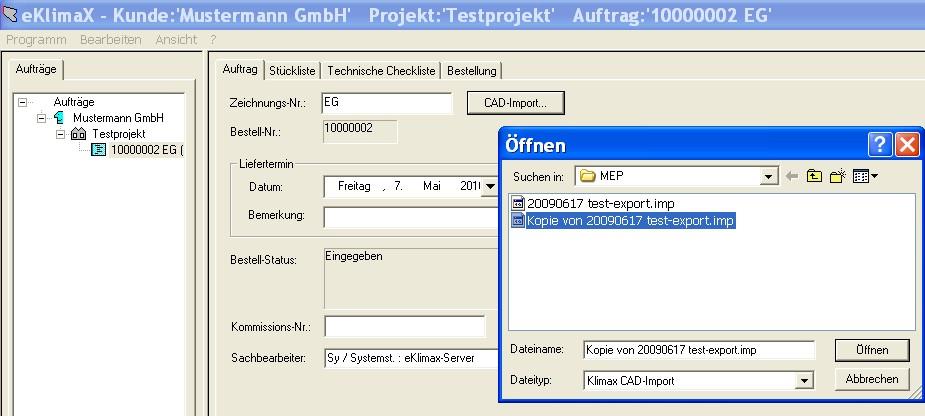

4. CAD-Importschnittstelle
Ermöglicht den direkten Import von Stücklistendaten aus führenden TGA- und CAD-Systemen:
- AutoCAD MEP, Revit, RoCAD, ACADDuct
- Plancal Nova, LiNear, pit-cup, C.A.T.S., ESS Klima 2000, Tacos Rukon, TriCAD, StabiCAD
Häufige Fragen & Support-Hinweise
Lauffähig auf handelsüblichen Windows-PCs (Windows 7, 8, 10 und 11, jeweils 32- oder 64-Bit). Keine speziellen Anforderungen an die Grafikkarte. macOS wird nicht direkt unterstützt (nur über Windows-Virtualisierung).
e-klimaX benötigt keinen Hardware-Dongle. Die Freischaltung erfolgt über individuelle Software-Schlüssel (Name und Lizenzschlüssel). Lizenzen sind zeitlich unbegrenzt gültig. Bei einem Rechnerwechsel kann die Lizenz auf den neuen PC übertragen werden.
Die installierte Version lässt sich im Programm über den Menüpunkt ? → Info über e-klimaX... einsehen.
e-klimaX nutzt beim Ausdruck standardmäßig den in Windows eingerichteten Standarddrucker. Über die Druckerauswahl kann jederzeit ein anderer physischer Drucker oder ein PDF-Drucker gewählt werden.
