Verbindungen Grundlagen
Support-Übersicht > Verbindungen Grundlagen
In e-klimaX wird jedem Kanalbauteil an den jeweiligen Kanalenden eine Verbindungsart zugewiesen. Diese bestimmt die Rahmenprofile, Abkantungen oder losen Verbindungen für die spätere Montage und Fertigung.
PDF-Dokument: Verbindungen Grundlagen als PDF herunterladen
Verwaltung der Verbindungen in der Datenbank

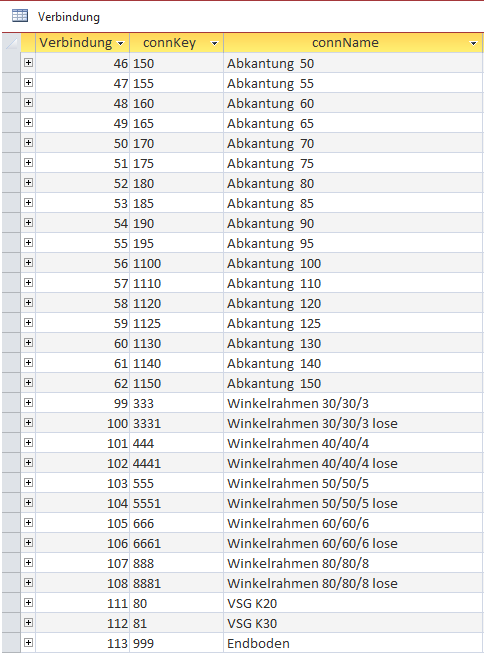

Die Stammdaten der Verbindungen werden in der e-klimaX Datenbank in der Tabelle Verbindung verwaltet:
Die Tabelle enthält insbesondere:
connKey: Der interne numerische Verbindungsschlüssel, der in Stücklisten, beim CAD-Import und in Maschinendateien verwendet wird.connName: Die Klartextbezeichnung der Verbindung (z. B. „SBM 20“, „Abkantung 50“, „Winkelrahmen 30/30/3“).
Verbindungstypen im Überblick
- Luftkanalprofile (SBM): Standard-Verbindungsprofile (20, 30 und 40 mm), wahlweise verzinkt oder Edelstahl (VA), fest montiert oder lose beigelegt.
- Abkantungen: Blechabkantungen in Abstufungen von 7 mm bis 150 mm.
- Winkelstahlrahmen: Robuste Rahmenkonstruktionen (30/30/3 bis 80/80/8) für Industrie- und Hochdruckanlagen.
- Sonderanschlüsse: Muffen, Laschen, VSG-Schienen sowie feste Endböden.
Detaillierte Schlüsseltabelle:
Eine vollständige Übersicht aller Schlüssel und Zuordnungen finden Sie unter [[wiki:software:e-klimax:support:bedienung:verbindungen_v6|Verbindungsschlüssel]].
